3D keskusvalmistus: Miten digitaalinen kaksonen yksinkertaistaa ohjauskaappien suunnittelua ja tuotantoa?
Digitaalinen kaksonen: Saako tämä teidät ajattelemaan 3D-mallia käytännöllisenä suunnannäyttäjänä keskusvalmistuksessa? Vai sen sijaan digitaalisen muutoksen tulevaisuudenkuvana? Kun pohjana on standardoitu kaavioiden luominen, myös 3D-ohjauskaappien suunnittelu on yrityksesi ulottuvilla. Uskaltaudu lähemmäs tehdastilaa EPLANin avulla. Kollegasi tuotannossa kiittävät sinua yhtä paljon kuin asiakkaasi!
Minne keskusvalmistuksesi on suuntaamassa?
Lähdetään matkalle yhdessä!
Eri maailmat? Sähkösuunnittelu toimistossa ja keskusvalmistus tehtaalla...
Seuraatko insinöörinä aina, miten kollegasi tehtaalla toteuttavat suunnitelmiasi? Kaksiulotteisia kaavioita voidaan luonnollisesti käyttää ohjauskaappien varustamiseen ja kaapelointiin. Osa tarvittavista tiedoista puuttuu kuitenkin edelleen: Mihin tarkalleen ottaen komponentit ja porausreiät on sijoitettava asennuslevyssä? Entä käyttöelementit ovessa? Mihin johtokourut, DIN-kiskot ja liittimet on asennettava? Jos tarkkoja määritelmiä ei ole, erilaiset kyselyt tuotantotiimiltä ja asiakkaalta ovat väistämättömiä. Akuutti pula ammattitaitoisista työntekijöistä vaikuttaa kielteisesti myös tuotanto- ja toimitusaikatauluihin. Onko tälle asialle tehtävissä mitään sähkösuunnittelussa?
2D-kaaviot vs. 3D-mallit: keskusten valmistuksen vertailu
EPLANissa luotujen kaavioiden tietojen avulla voit ensin koota tärkeitä tietoja materiaalihankintoja varten. Tämän lisäksi EPLAN-projektitiedot ovat täydellinen perusta suunnitellun ohjauskaapin realistisen digitaalisen kaksoiskuvan laatimiselle. Oikea 3D-ohjelmisto helpottaa sähköinsinöörejä ohjauskeskuksen suunnittelussa ja kokoonpanijoita sen valmistuksessa.
Keskusten valmistaminen 2D-kaavioiden avulla
-
Mihin komponentit tarkalleen ottaen sijoitetaan ohjauskaapissa? Mahtuuko kaikki?
-
Ei tietoa siitä, mihin kaapelikanavat tai porausreiät olisi sijoitettava.
-
Kokoonpanon ja kaapeloinnin voivat suorittaa vain kokeneet työntekijät.
-
Jokainen valmis ohjauskaappi näyttää erilaiselta, vaikka sitä valmistetaankin sarjana.
⇒ Kyselyt, uudelleenkäsittely ja henkilöstön puute tuhlaavat aikaa ja arvokkaita resursseja.
Keskusten valmistaminen 3D-mallin avulla
-
Kaikki osat on jo sijoitettu asennuslevylle ja näytetään realistisesti.
-
Ohjauskaapin koko rakenne on kuvattu selkeästi.
-
Selkeä visuaalinen dokumentti työstä koordinointia ja projektien hyväksymistä varten.
-
Tuotannon avustustyökalut voivat opastaa jopa kokemattomia työntekijöitä asennuksen ja johdotuksen aikana.
⇒ Virtuaalinen prototyyppi nopeaa keskusten rakentamista ja sujuvoittaa hyväksymisprosesseja
Neljä virtuaalisen prototyyppien rakentamisen etua keskusvalmistuksessa

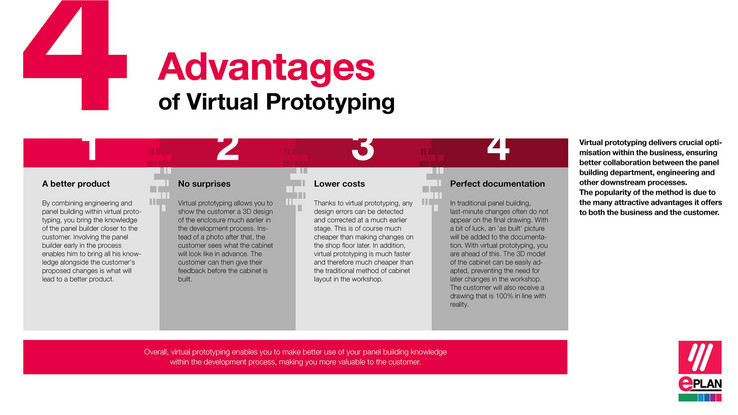

Virtuaalinen prototyyppien rakentaminen voi antaa yrityksille ratkaisevia etuja, sillä se takaa paremman yhteistyön suunnittelun, keskusvalmistuksen ja muiden jatkojalostusprosessien välillä. Esittelemme tässä neljä merkittävää etua, joita virtuaalisten prototyyppien käyttäminen ohjauskaappien suunnittelu- ja rakentamisprosesseissa tuo mukanaan. Lataa se nyt ilmaiseksi!
3D-keskussuunnittelu ja -reititys vähentää virheitä ja takaa yhtenäisen ulkonäön
Ingela esitteli EPLAN Pro Panelin 3D-keskusten kokoonpanoon ja erityisesti reititykseen. Yritystä pidetään alalla johdintenkäsittelyn ja tulostuksen asiantuntijana, joten tällä siirrolla laajennettiin yhtä sen ydinosaamista.
EPLAN Pro Panelin edut tulivat hyvin nopeasti selviksi: "Virheprosentit laskivat välittömästi nollaan, jokainen johtimen pituus sopii täydellisesti, ja ohjauskaappi näyttää myös paljon paremmalta", sanoo Ingela GmbH:n toimitusjohtaja Ingo Straub.
3D-keskussuunnittelu ja -reititys vähentää virheitä ja takaa yhtenäisen ulkonäön
Ingela esitteli EPLAN Pro Panelin 3D-keskusten kokoonpanoon ja erityisesti reititykseen. Yritystä pidetään alalla johdintenkäsittelyn ja tulostuksen asiantuntijana, joten tällä siirrolla laajennettiin yhtä sen ydinosaamista.
EPLAN Pro Panelin edut tulivat hyvin nopeasti selviksi: "Virheprosentit laskivat välittömästi nollaan, jokainen johtimen pituus sopii täydellisesti, ja ohjauskaappi näyttää myös paljon paremmalta", sanoo Ingela GmbH:n toimitusjohtaja Ingo Straub.
EPLAN-ohjelmiston käyttö keskusvalmistuksessa digitaalisen kaksosen luomiseen
Kaavioiden luomisen jälkeen on vielä paljon tehtävää. EPLAN tarjoaa sinulle ohjelmiston ohjaus- ja kytkinjärjestelmien 3D-suunnittelua varten. EPLANia käytetään myös tuotantotiloissa yksinkertaistamaan digitaaliseen kaksoismalliin perustuvaa ohjauskaappien valmistusta.
Ohjelmisto ohjauskeskusten 3D-suunnitteluun: EPLAN Pro Panel
EPLAN Pro Panel -ohjelmalla voit suunnitella ohjaus- ja kytkinlaitejärjestelmien integroidut kokoonpanosuunnitelmat 3D-muodossa. Näin voit antaa valmistukselle paljon hyödyllistä tietoa, kuten kaapeleiden/johtimien pituudet, komponenttien merkinnät ja reikien sijoittelut, vain muutamia esimerkkejä mainitaksemme.
Ota kaaviot ja 3D-ohjauskeskukset mukaan kaikkialle EPLAN eVIEW -ohjelmalla.
EPLAN eVIEW:n avulla voit tarkastella 3D-malleja ja niihin linkitettyjä piirustuksia missä tahansa selaimellasi, kommentoida niitä, jakaa niitä ja käyttää niitä koordinointiin projektin sisäisten ja ulkoisten sidosryhmien kanssa. Toinen kohokohta: EPLAN eVIEW AR -lisäosan avulla voit älypuhelimella tai tabletilla projisoida liitännäistodellisuusnäkymän ohjauskaapista missä ikinä oletkin - työpajalla, tehtaalla tai jopa pöydälle asiakastapaamisen aikana.
Vaiheittaiset oppaat manuaalista kokoonpanoa varten: EPLAN Smart Mounting

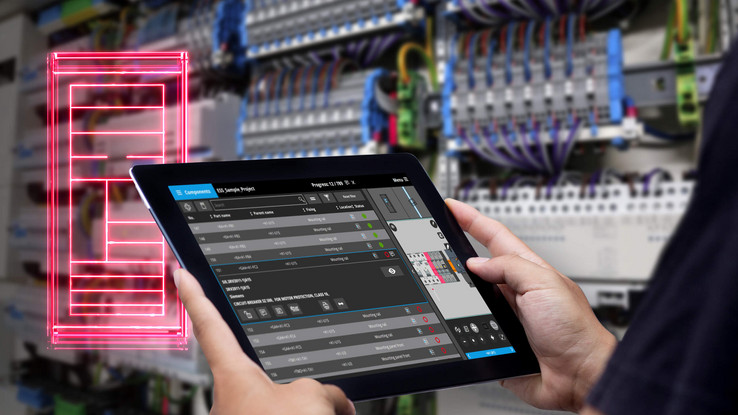

EPLAN Pro Panel -ohjelman 3D-malli tukee myös ohjelmistojärjestelmiä, joita voidaan käyttää suoraan kokoonpanossa. EPLAN Smart Mounting antaa kokoonpanijoille vaiheittaiset ohjeet ohjauskaappien manuaalisiin kokoonpanoprosesseihin. Tämä tarkoittaa, että myös vähemmän kokeneet työntekijät voivat ottaa nämä työvaiheet haltuunsa ilman pitkää koulutusta.
Virtuaalinen opastus manuaalista kytkentää varten: EPLAN Smart Wiring
Jopa ohjauskeskuksen johdotusta varten on erittäin käytännöllistä, että kokoonpanijoilla on kaapelointiluetteloon ja 3D-malliin perustuva vaiheittainen opas työprosesseja varten. Selainpohjainen EPLAN Smart Wiring -ohjelmisto tarjoaa juuri tämän. Kokoonpanijoiden ei tarvitse edes osata lukea kaavioita.
