Johdinsarjojen suunnittelu
Mekaniikka- ja sähkösuunnittelun yhdistäminen

Johdinsarjojen suunnittelu

Mekaniikka- ja sähkösuunnittelun yhdistäminen

Sähköistämisen yleistyminen kasvattaa useissa tuotteissa käytettävien sähkökomponenttien, kaapelien ja johdinten osuutta – liikkuvista työkoneista ja roboteista kotitietokoneisiin. Ammattimaisten työkalujen ja älykkäiden ohjelmistojen käyttö on yhä tärkeämpää, jotta saadaan tuotteen suunnittelun kannalta kokonaiskuva tärkeistä tekijöistä, kuten tarvittavasta tilasta, kokonaispainosta ja aiheutuvista kustannuksista. Tuotekehityksen monimutkaisuus lisääntyy asiakkaiden usein toistuvien muutospyyntöjen johdosta. Tätä monimutkaisuutta voidaan hallita käyttämällä pitkälle kehitettyjä järjestelmiä, jotka yhdistävät mekaniikka- ja sähkösuunnittelun ja jotka välittävät valmistukselle oleellista tietoa. Näin voit parantaa tuotteidesi laatua ja samalla pienentää kustannuksia.

Parhaat käytännöt

Johdinsarjojen suunnittelun kehitys: Perinteisen ja 3D-mallin vertailu

Johdinsarjojen rakennus ja dokumentointi voidaan nähdä tärkeänä yhteytenä suunnittelun ja tuotannon välillä. Digitaalisen kaksosen käyttäminen johdinsarjojen kehittämisessä on vaivan arvoista – myös sinun yrityksellesi. Tämä näkyy esimerkiksi suorassa vertailussa perinteiseen tapaan.

Critical Area

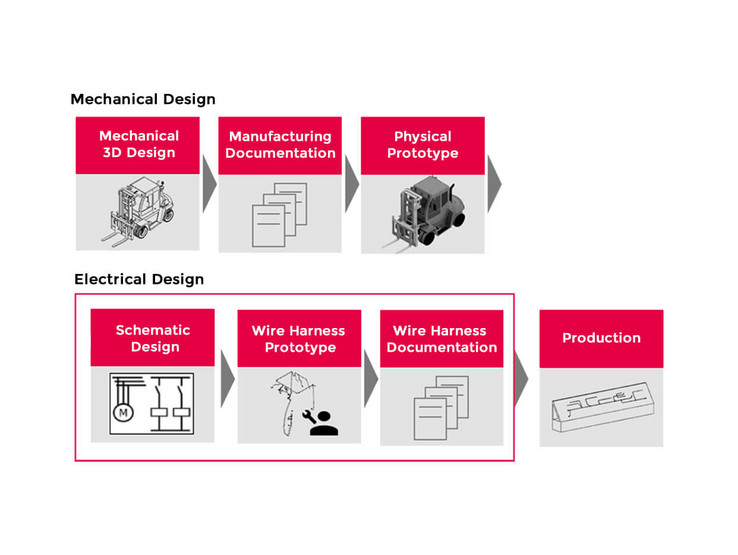

Odotusaika perinteisillä työtavoilla

Perinteisillä työtaoilla johdinsarjojen kehittäminen hoidetaan peräkkäisesti. Tuotannon kannalta olennaisia tietoja ei määritetä ennen kuin fyysinen prototyyppi on valmistettu. Iteraatiokierrokset ja -mallit ovat siksi yleisiä, ja niiden yhteydessä tulee usein virheitä, viiveitä ja lisääntyneestä hävikistä johtuvia lisäkustannuksia.

Efficient Alternative

3D-kehitys digitaalisella prototyypillä

3D CAD -ohjelmiston avulla johdinsarjojen ja kaapelien kehittämisprosessi on huomattavasti tavallista tehokkaampi. Ensin luodaan digitaalinen kaksonen fyysisen prototyypin sijaan. Kaikki olennaiset tiedot ja valmistuspiirustukset voidaan johtaa automaattisesti digitaalisesta kaksosesta. Tämä digitaalinen malli osoittaa hyödyllisyytensä, vaikka tehtäisiin usein toistuvia muutoksia, koska muutokset voidaan toteuttaa nopeasti lähes ilman kustannuksia.

Ratkaisut

EPLAN Harness proD johdinsarjojen 3D-suunnittelua varten

EPLAN Harness proD on nykyaikainen ohjelmisto johdinten,kaapelien ja johdinsarjojen tehokkaaseen suunnitteluun ja dokumentointiin. Automatisoidut vaiheet alkaen EPLAN-projektin johtimien reititykseen ja dokumentaation luomiseen ovat järjestelmän vahvuuksia. EPLAN Harness proD tarjoaa mahdollisuuden saumattomaan integrointiin PDM-ympäristöön ja tuo mekaanisesti olennaisia tietoja eri MCAD-järjestelmistä ja ECAD-kytkentätiedoista. Mekaanisen prototyypin saatavuus ei vaikuta johdinsarjasi rakenteeseen.

Ratkaisut

EPLAN Harness proD johdinsarjojen 3D-suunnittelua varten

EPLAN Harness proD on nykyaikainen ohjelmisto johdinten,kaapelien ja johdinsarjojen tehokkaaseen suunnitteluun ja dokumentointiin. Automatisoidut vaiheet alkaen EPLAN-projektin johtimien reititykseen ja dokumentaation luomiseen ovat järjestelmän vahvuuksia. EPLAN Harness proD tarjoaa mahdollisuuden saumattomaan integrointiin PDM-ympäristöön ja tuo mekaanisesti olennaisia tietoja eri MCAD-järjestelmistä ja ECAD-kytkentätiedoista. Mekaanisen prototyypin saatavuus ei vaikuta johdinsarjasi rakenteeseen.

More About This Topic

The Digital Twin and Designing Wire Harnesses

Gartner says it. Deloitte says it. EPLAN says it, too: the digital twin is becoming the driving force of industrial production in the twenty-first century. Embedded into the megatrends of Industry 4.0 and the Industrial Internet of Things, the digital twin brings manufacturing companies significant advantages across the entire product life cycle.

Whitepaper

Background on the Digital Twin in Wire Engineering

This whitepaper, “Electrified – The Digital Twin”, shows what a digital twin consists of and which disciplines and fields can work with it, with a special focus on the engineering field of designing and documenting cabling and wire harnesses in 3D.

10 Reasons digital twin and wire harness
10 Reasons Why

Ten Good Reasons for Designing in 3D

The digital twin is gaining ground: according to a February 2019 study by Gartner, a global research and advisory firm, 75 per cent of companies surveyed are planning to use a digital twin within the next year. If the twin also includes electrical engineering information in 3D, your engineering will benefit greatly. EPLAN gives you ten good reasons.

Infographic

The Digital Twin – Today and Tomorrow

Our infographic “Wiring the Digital Twin?” outlines how you can use the digital twin to harmonise processes and to save time in every individual step of the production process – now and in the future. Request the graphic here.

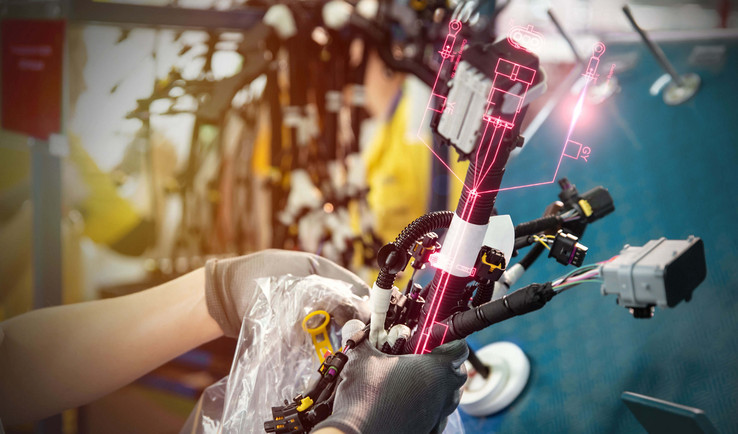

Wire harness video
Video

Seven Steps to the Virtual Prototype of the Wire Harness

Find out in this tutorial video how you can plan and design wiring within a very short period of time using EPLAN Harness proD.
